in genere ad ogni modo si taglia l'equatore nella zona dei doldrums tra i 20 e i 30 gradi longitudine ovest



se non c'é vento di solito ci si sposta verso il brasile, mentre troppo sottocosta all'africa non conviene perché fa "ombra" all'inizio della zona di convergenza tra gli alisei



qui sotto metto il video di uno dei concorrenti attuali e guardate cosa c'é sullo schermo...?



esattamente l'immagine all'infrarosso dal satellite che dicevo prima!





3 minuti fa, Damynavy scrive:

Poi usiamo, anche in aviazione, le immagini satellitari. Un piano di volo cartaceo, per un volo intercontinentale, è un "rotolo" di 1 metro e mezzo.



ah certo, immagino, e c'é anche un'altra similitudine



se noti le immagini meteo all'infrarosso che usano i velisti sono l'equivalente delle immagini dei radar meteo che si usano sugli aerei

[Damynavy]



[shadow_line]

infatti, esattamente quello, e anche i colori che indicano l'intensità del vento sono gli stessi!



d'altra parte, in acqua o in aria sempre di navigazione parliamo...



direi per oggi mettiamo ancora due video, abbiamo un concorrente italiano, giancarlo pedote, vaiii giacaaaaa!!! e poi isabelle joschke:





[shadow_line]

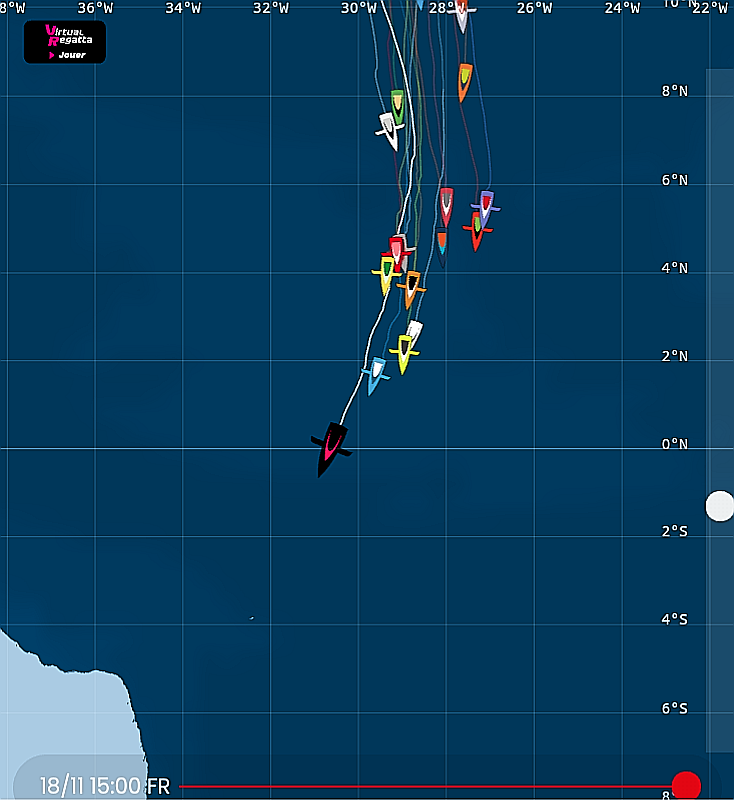

mentre eravamo qui a scrivere intanto, il primo in classifica alex thomson ha superato l'equatore, alle 14,19 CET esattamente, ora é nell'emisfero australe e ci sarà da affrontare un altro ostacolo:



l'anticiclone di sant'elena ... ☠️ 👻 😂





[shadow_line]

presentata la seconda barca di coppa america dei kiwi!



vediamo domani, al momento mettiamo una foto...





[Damynavy]

https://i.stuff.co.nz/sport/americas-cup/123454881/americas-cup-team-new-zealand-see-new-boat-going-well-over-50-knots-and-the-envy-of-opposition

[shadow_line]

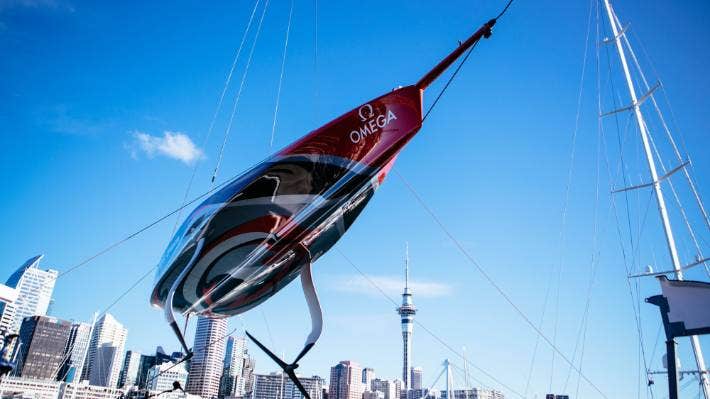

benissimo, Daminavy ha già postato una foto della nuova barca neozelandese, dopo ne aggiungiamo delle altre, allora, cosa possiamo dire tecnicamente di questa barca?



intanto che é l'ultima della versioni 2.0 ad essere varata, dopo non ce ne saranno altre, la Coppa America si correrà con le barche che abbiamo visto finora, e i neozelandesi che sono gli attuali detentori della coppa  hanno aspettato che tutti gli sfidanti facessero uscire i loro nuovi progetti per poi rispondere a tono



quello che possiamo vedere dalle foto ė lo scafo di una barca  sicuramente estrema nel suo progetto, ma potremmo dire come shakespeare "c'ė del metodo in questa follia"...



anzi direi che questa barca riassume i progetto precedenti e di fatto crea un paradigma, un "modus operandi" insomma un modello e un esempio di come devono e dovranno essere fatte questa barche, mettiamo qualche foto poi continuiamo con la questione tecnica:





[shadow_line]

qui si deve prima fare un po' di storia e tecnica di chiglie & carene per capirci qualcosa,:



consideriamo la carena di una barca per farla breve come la parte di scafo immersa, che corrisponde al suo dislocamento, dall'antichità questa parte dello scafo é chiamata "opera viva"

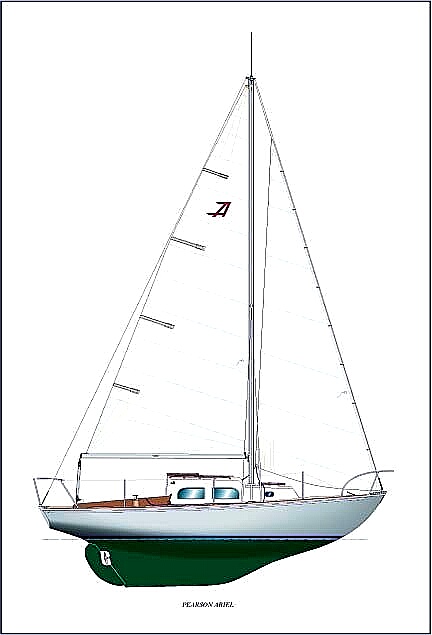

bene, sotto alla carena al centro c'é di base la "linea di chiglia" che nelle barche-navi in legno era la "trave di chiglia" la prima ad essere posizionata nella costruzione, oggi questa tipologia si definisce a "chiglia lunga" perché va da prua a poppa fin davanti alla pala del timone (sotto):





[shadow_line]

nel tempo si é andati a separare nettamente carena e chiglia, le carene sono diventate piú piatte sull'acqua quindi meno immerse, la chiglia invece si é trasformata in un vero e proprio elemento alare (si usano proprio profili naca aeronautici e derivati) molto piú performante rispetto alle vecchie chiglie lunghe, sotto un esempio di "lama di chiglia" con una "apertura alare" notevole:





Modificato 20 Novembre 2020 da shadow_line

[shadow_line]

adesso siamo arrivati alle barche "volanti" con i foil e abbiamo un'altra trasformazione: la lama di chiglia diventa i due "bracci" laterali dei foil ed é questa volta la carena a sdoppiarsi nelle sue due funzioni primarie: 1) navigare in acqua 2) "volare" in aria



come si é ottenuto questo? dividendo proprio la volumetria della carena in due parti con funzioni fluidodinamiche differenti:



la parte centrale in basso si stacca e protende verso la superficie dell'acqua, é lunga stretta e piatta sotto, perché? perché deve toccare ed immergersi nell'acqua quindi lunga e stretta é piú idrodinamca, offre meno resistenza, a carena immersa quindi si perde meno velocità



ed é piatta sotto perché l'accidenti di carena, in acqua, deve starci il meno possibile! la barca deve volare il piú possibile fuori dall'acqua per ridurre al minimo la resistenza idrodinamica! una superficie piatta quindi "scivola" sull'acqua e con la velocità tende ad alzarsi da essa, a planare, che é quello che serve



il resto della carena al contrario, la parte larga insomma, viene spostata in alto tutta al di sopra della superficie del mare, ed é anch'essa piatta sotto per un motivo simile, una superficie piatta che si muove in velocità poco sopra l'acqua crea un "effetto superficie" come un cuscino d'aria che fa da sostentamento alla carena stessa

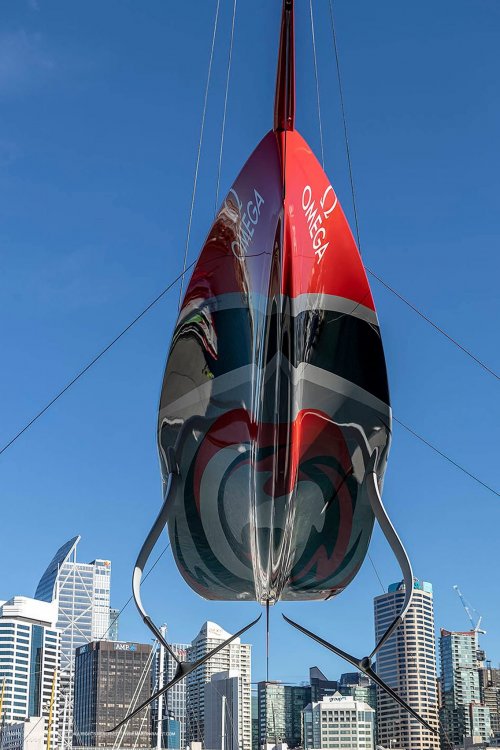

con questa nuova barca neozelandese quindi si va quindi a confermare e definire già con buona precisione come deve essere fatto uno scafo per barche a foil, lo vediamo nelle foto sotto



vorrei anche far notare come alla fine, se uno conosce la fluidodinamica, che siano aerei auto barche, sono sempre le stesse formule, gli stessi algoritmi e gli stessi software che girano, poi ovvio ci sono specificità e particolari da conoscere tra una categoria e l'altra, ma studiando e informandosi una volta che si hanno le basi non é poi cosí difficile passare da un mezzo di movimento all'altro dal punto di vista tecnico:
